MVC 패턴 (feat. Servlet/JSP)

MVC

Model +  View + Controller의 구조로 이루어진 패턴(동작 방식)을 말한다.



• Model
  • 데이터와 비즈니스 로직을 관리/처리한다.
  • 즉, 사용자의 요청에 대한 업무를 처리한다.
  • DAO(Data Access Object) 등의 Java class
• View

  • 사용자가 보게될 결과 화면을 담당한다. (레이아웃, 화면 처리 등)
  • HTML, JSP
• Controller

  • 사용자의 입력 처리와 흐름을 제어하고, 사용자에게 받은 명령을 model이나 view로 라우팅한다.
  • 사용자로부터의 입력에 대한 응답으로 모델/뷰를 업데이트하는 로직을 포함한다.
  • Servlet

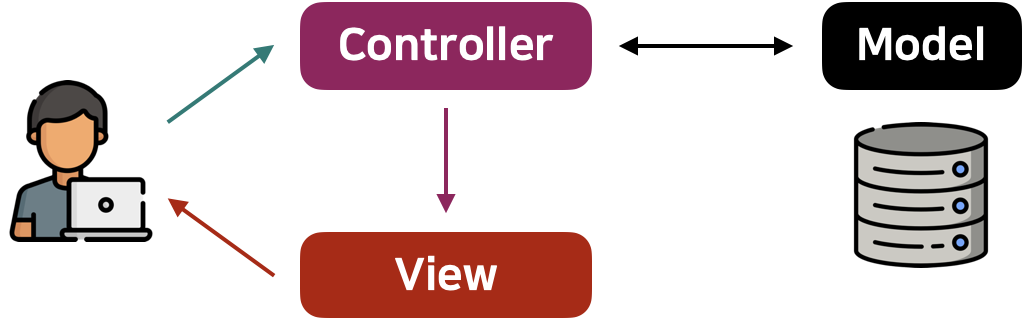

동작 방식

1. 사용자의 action들은 controller가 감지한다.
2. Controller는 사용자의 action을 확인하고 model을 업데이트한다.
3. Controller는 model을 나타내줄 view를 선택한다.
4. View는 model을 이용하여 화면은 나타낸다.





---

Servlet/JSP에서의 MVC 패턴

구성

아래와 같이 MVC 패턴을 구성할 수 있다.

• Model : Biz, DAO
• View : JSP
• Controller : Servlet

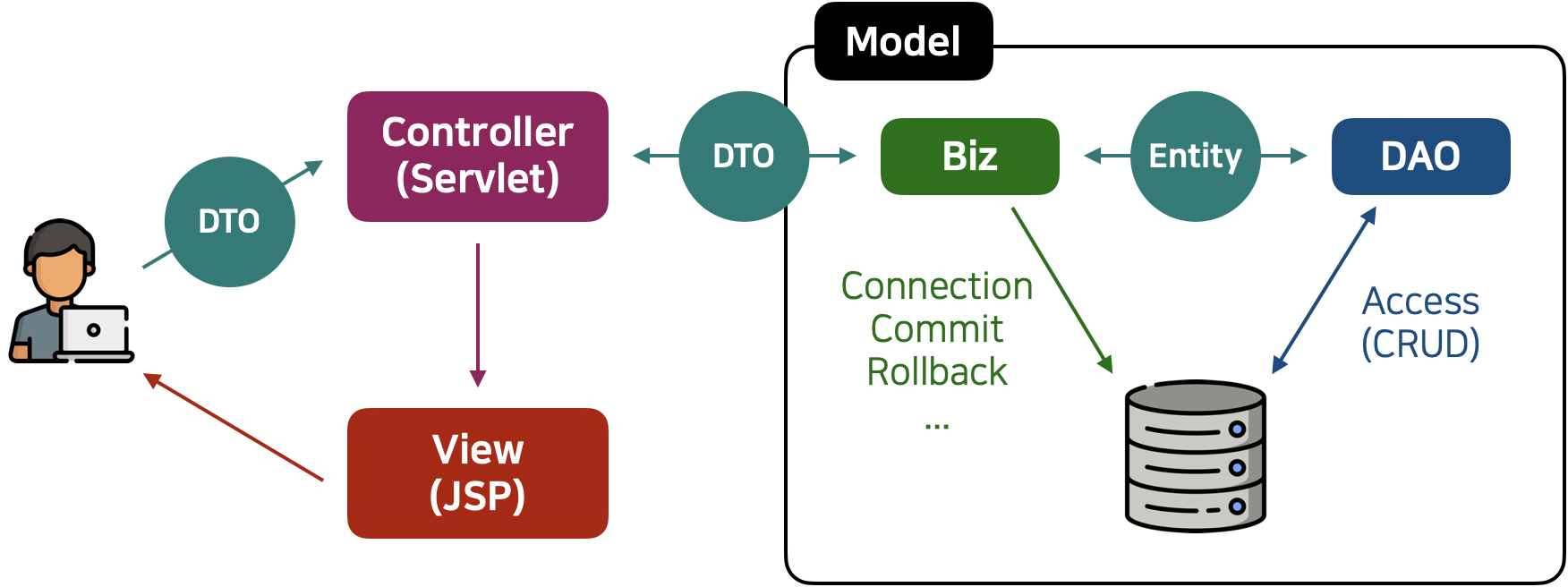

동작 방식

1. JSP : 사용자에게 화면을 보여준다.
2. JSP ↔ Controller : DTO로 데이터가 전달된다.
3. Controller : 요청의 유효성을 검증하고, 전체 흐름을 제어한다.
4. Contorller ↔ Biz : DTO로 데이터가 전달된다.
5. Biz
   1. DB 관련 로직을 제외한 비즈니스 로직을 구현한다.
   2. Connection을 생성/반납하고 commit, rollback 등 transcation을 관리한다.
   3. 상황에 적합한 DAO을 호출함으로써 transaction 단위로 connection을 관리할 수 있다.
6. Biz ↔ DAO : Entity로 데이터가 전달된다.
7. DAO
   1. DB 관리 로직을 구현한다.
   2. 테이블의 CRUD 기능을 제공한다.
   3. 보통 1개의 테이블 당 1개의 DAO가 존재한다.





DTO, Entity

Entity는 DB 테이블과 동일한 요소를 가진다.

DTO는 Entity와 유사하지만 외부에 노출되면 안되는 값은 제외한다.



DTO와 Entity를 구분함으로써 아래와 같은 이점을 얻을 수 있다.

• Entity를 외부에 노출하지 않을 수 있다.
• Entity의 변경을 최소화한다.
• Entity에 presentation 로직을 구현하지 않는다.



---
