Hierarchical Modeling

Hierarchical Modeling

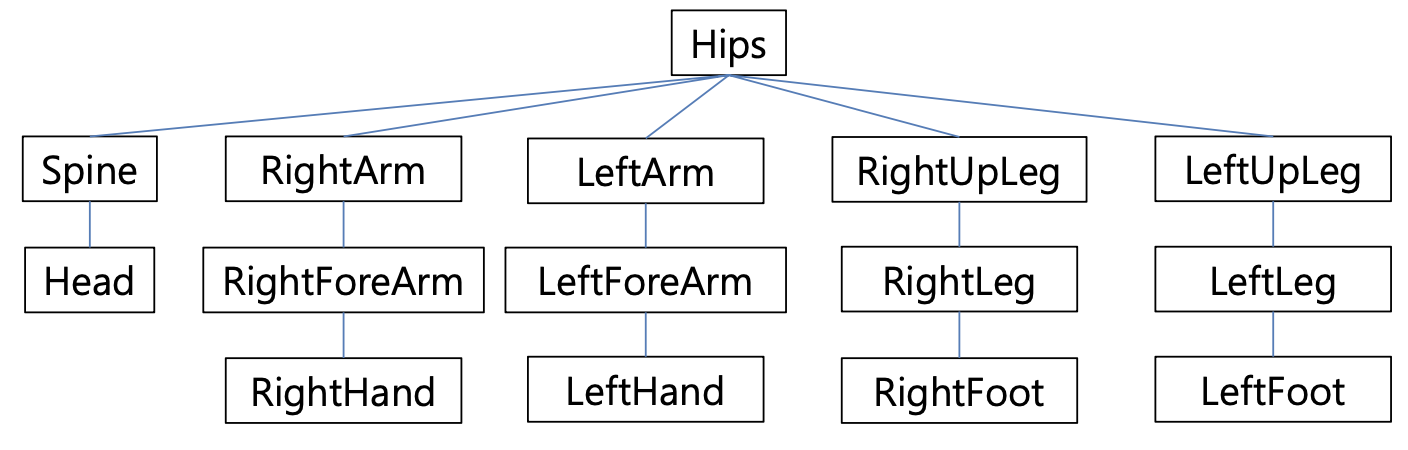

Parent part에 대해서 subpart를 group으로 묶어서 tree 구조를 형성한다.

각 part는 자신의 reference frame(local frame)을 가지고 있다.



각 부분의 움직임은 parent reference frame에 대한 움직임으로 표현한다.

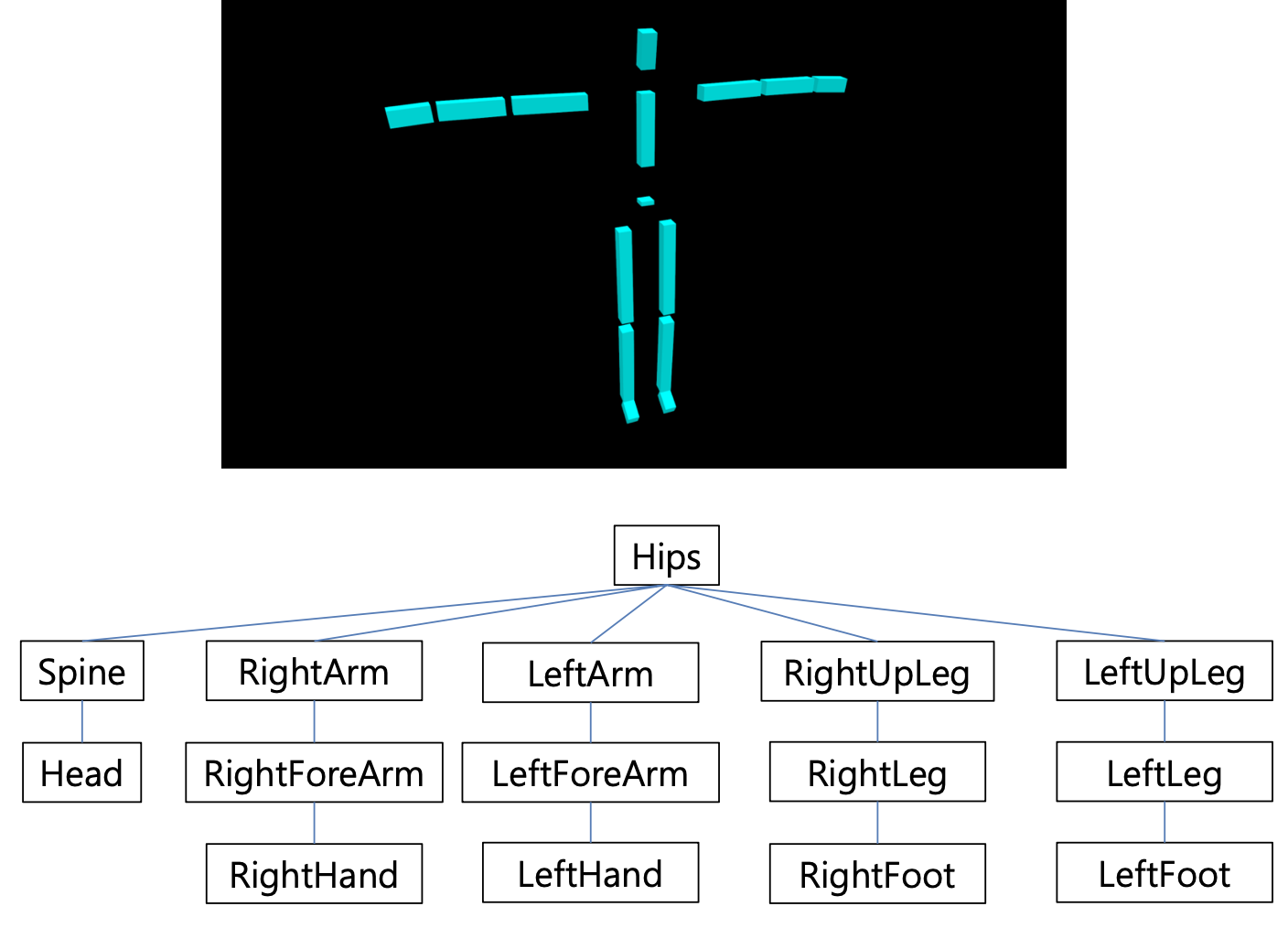

Child part(subpart)를 group으로 묶어서 한꺼번에 transformation 할 수 있다.



Articulated Body (다관절체)

= kinematic chain, linkage

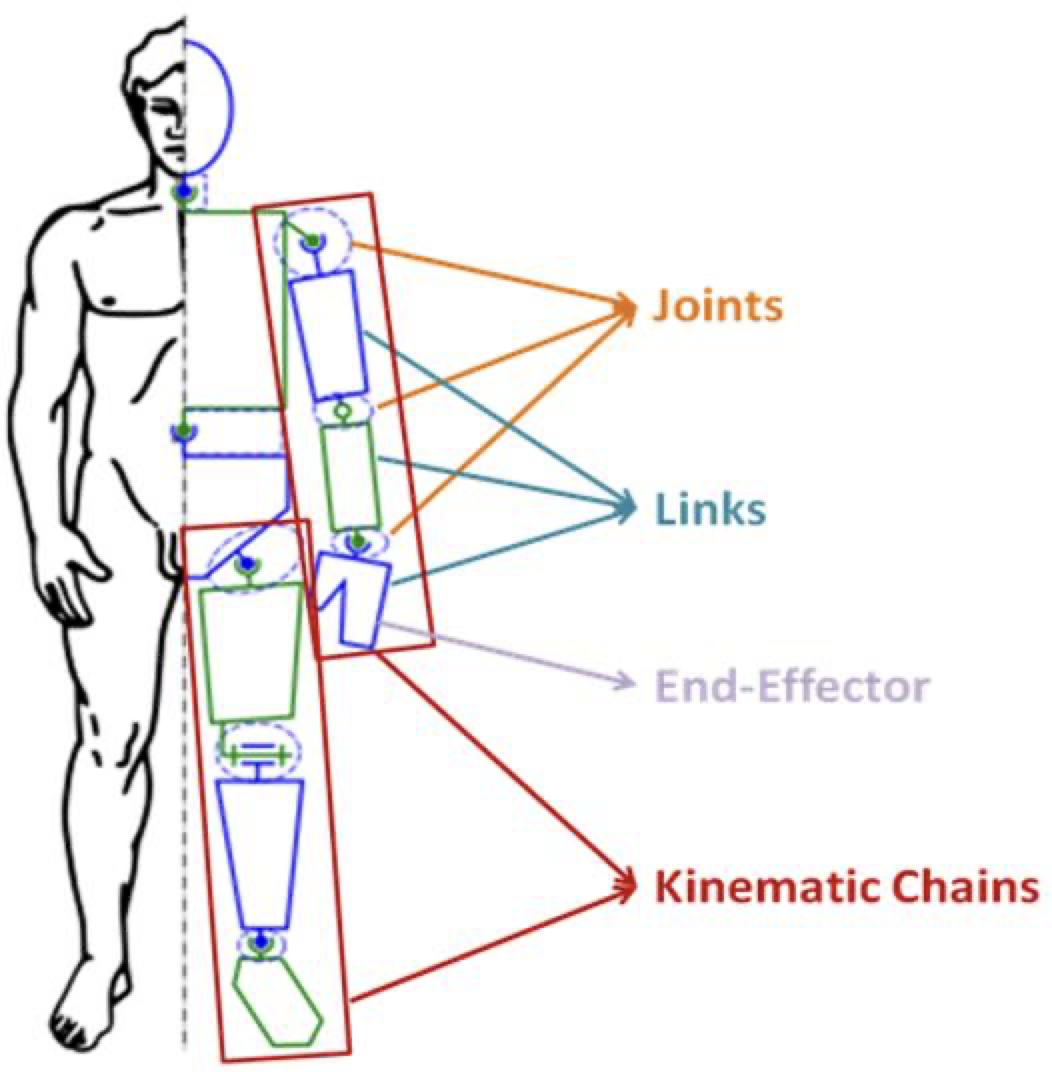

Hierarchical model로 구성된 구조를 articulated body라고 한다.

Body가 여러개 있고 각 body들은 chain으로 연결되어 있다.

• joint
  • 두 object의 연결
  • 연결된 child는 parent의 움직임을 따라간다.
• link (= body) : joint 사이의 rigid object
• end effector : kinematic chain의 맨 끝단



Articulated body는 graph structure, 특히 tree structure로 표현된다.

각 node는 parent node의 frame에 대한 상대적인 transformation 으로 표현된다.



Scene Graph

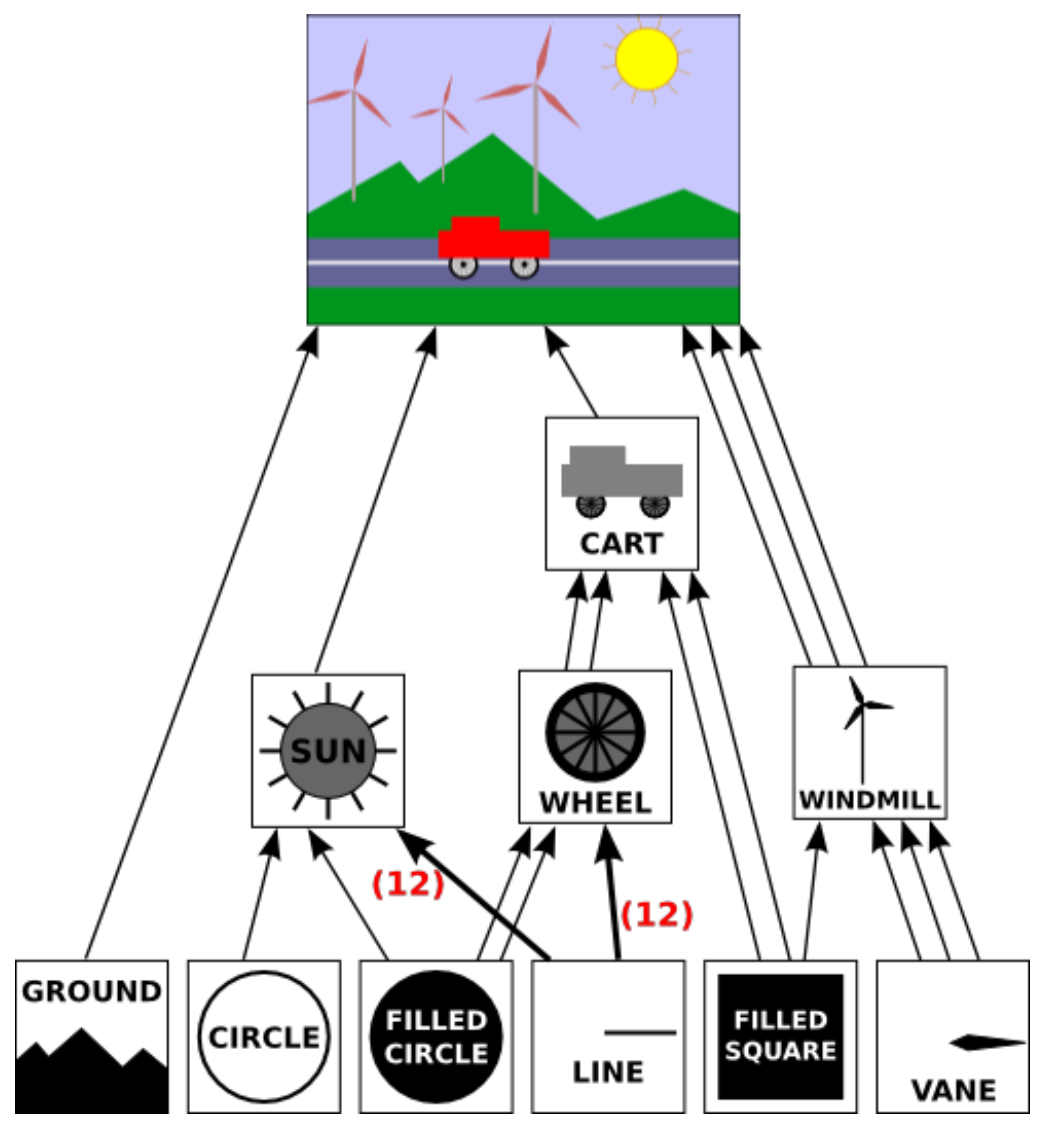

Scene 전체를 표현할 때도 hierarchical model이 사용된다.



---

[OpenGL] Matrix Stack

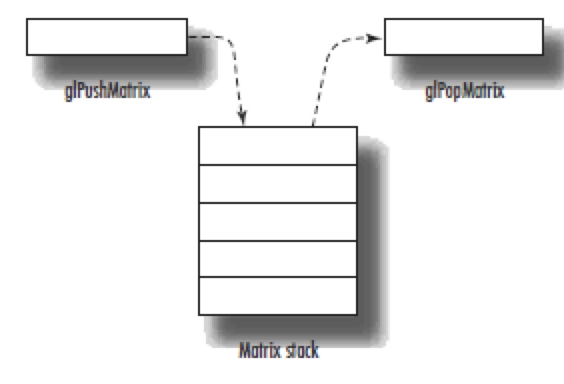

OpenGL은 hierarchical structure의 object를 렌더링 하는 방법으로 matrix stack을 제공한다.



Current transformation matrix를 stack에 push한다.

Object들을 그린 후에 pop을 통해 다시 restore 될 수 있다.



Pop을 통해 parent의 transformation matrix를 복구할 수 있다.

Child의 sibling을 parent에 대해 표현할 수 있는 것이다.



함수

Current matrix는 stack의 top에 있는 matrix이다.



<pre>glPushMatrix()</pre>와 <pre>glPopMatrix()</pre>를 이용한다.

glPushMatrix가 호출된 횟수와 glPopMatrix가 호출된 횟수는 반드시 같아야 한다.

• glPushMatrix() : current matrix를 stack에 push한다.
• glPopMatrix() : stack에서 matrix를 pop한다.



예시



---

참고
